Hymson 의 전문성은 첨단 제조 기술에 대한 깊은 이해를 바탕으로 구축되었습니다. 튜브 레이저 절단은 현대 제조의 초석으로, 탁월한 정밀성과 효율성을 제공합니다. 본 가이드는 초기 CAD 설계부터 완벽하게 제작된 최종 부품에 이르기까지 공정에 대한 권위 있는 개요를 제공합니다. 탁월한 결과를 좌우하는 기계 설정, 매개변수 최적화, 품질 관리의 기술적 세부 사항들을 자세히 살펴보겠습니다.
이는 단순한 이론적인 설명이 아닙니다. 최첨단 레이저 기술을 활용해 복잡한 설계를 최소한의 재료 낭비와 최대의 반복성으로 실제적이고 고품질의 부품으로 변환하는 실무 경험을 집약한 것입니다.

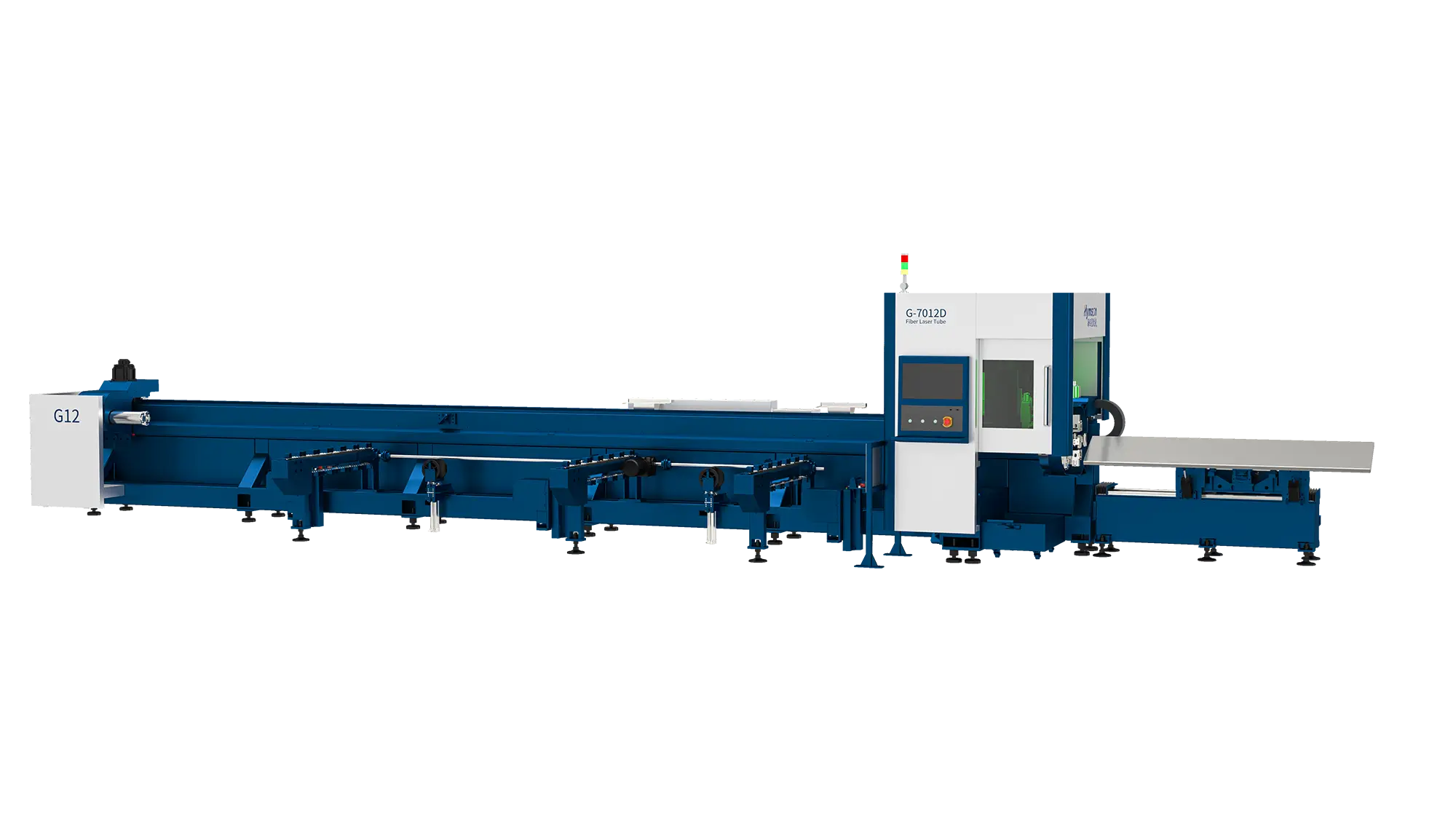

튜브 레이저 절단 이란?
튜브 레이저 절단은 고집속 고에너지 레이저 빔을 사용하여 금속 튜브와 프로파일을 절단, 천공 및 성형하는 열 분리 공정입니다. 이 공정은 국소 영역에서 재료를 용융 또는 기화시키는 방식으로 진행됩니다. 동시에 질소나 산소와 같은 고압 보조 가스를 동축으로 분사하여 용융된 재료(커프)를 절단 영역에서 배출하여 깨끗하고 버(burr) 없는 절단면을 만듭니다.
이 기술의 주요 장점은 단일 작업으로 복잡하고 정교한 형상을 생산할 수 있다는 점이며, 드릴링, 톱질, 밀링과 같은 후속 공정이 필요 없는 경우가 많습니다. 이러한 제조 단계의 통합은 리드 타임과 생산 비용을 크게 줄이는 동시에 구조적 무결성을 향상시킵니다. 자동차, 항공우주, 의료기기, 건축 건설 등 엄격한 품질 기준이 적용되는 분야에서 이 기술은 정밀성을 갖춰 필수적입니다.
단계별 튜브 레이저 절단 공정
완벽한 레이저 커팅을 위해서는 체계적이고 꼼꼼하게 관리되는 작업 흐름이 필요합니다. 저희의 프로세스는 모든 단계에서 최적의 결과를 보장하기 위해 정교하게 개발되었습니다.

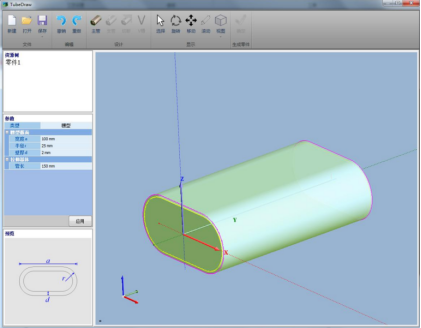

설계 및 프로그래밍(CAD/CAM 통합): 프로세스는 디지털 영역에서 시작됩니다. 컴퓨터 지원 설계(CAD) 소프트웨어를 사용하여 2D 또는 3D 모델을 생성합니다. 이 디지털 청사진을 컴퓨터 지원 제조(CAM) 소프트웨어로 가져오면, CAM 소프트웨어는 설계를 기계가 읽을 수 있는 지침(G-코드)으로 변환합니다. 이 단계에서 엔지니어는 절삭 경로, 순서 및 네스팅을 최적화하여 재료 활용도를 극대화하고 사이클 시간을 최소화합니다.
재료 준비 및 적재: 원자재 튜브의 결함 및 청결 여부를 검사합니다. 그런 다음 기계의 자동 척킹 시스템에 안전하게 적재됩니다. 이 척킹 시스템은 절단 공정 전반에 걸쳐 튜브를 고정밀로 잡고 회전시키며 공급합니다.
매개변수 구성: 전문성이 매우 중요한 단계입니다. 작업자는 재료 종류, 벽 두께, 원하는 절삭 품질에 따라 CNC 컨트롤러에서 주요 매개변수를 설정합니다. 여기에는 다음이 포함됩니다.
- 레이저 출력(W): 재료에 전달되는 에너지를 결정합니다.
- 절단 속도(m/분): 생산 처리량과 절단 품질의 균형을 맞춥니다.
- 보조 가스 유형 및 압력(바): 가장자리 품질과 재료 반응에 중요합니다.
- 초점 위치: 재료 표면에 대한 레이저 빔의 수렴점을 미세 조정합니다.
- 실행 및 실시간 모니터링: 기계는 먼저 재료를 뚫는 것으로 절단을 시작합니다. 제어된 에너지 폭발로 시작 구멍을 만듭니다. 레이저 헤드는 프로그래밍된 G 코드 경로를 따라가며, 튜브는 모션 시스템에 의해 정밀하게 회전하고 전진합니다. Hymson에서 사용하는 것과 같은 최신 시스템은 일관성을 보장하기 위해 실시간 모니터링 기능을 포함하는 경우가 많습니다.
- 부품 제거 및 마무리: 절단 후, 완성된 부품은 원재료 튜브에서 분리됩니다. 정밀한 공정과 적절한 보조 가스 사용 덕분에 부품은 일반적으로 2차 디버링이나 마무리 작업이 필요하지 않으며, 다음 단계의 조립 또는 가공을 위해 준비됩니다.
보조 가스의 중요한 역할
보조 가스의 선택은 최종 절단의 품질에 기본이 됩니다.
- 질소(N₂): 불활성 가스인 질소는 "클린 커팅" 또는 "퓨전 커팅"에 사용됩니다. 절단면의 산화를 방지하는 질소는 스테인리스강이나 알루미늄처럼 광택, 용접성, 내식성이 요구되는 소재에 필수적입니다. Hymson은 현장 질소 생성에 투자하여 일관된 고순도 질소 공급을 보장하고, 외부 요인으로 인해 프로젝트 일정과 품질이 저하되지 않도록 보장합니다.
- 산소(O₂): 주로 연강(탄소강)에 사용되는 산소는 발열 반응을 일으켜 절삭 속도를 크게 향상시킵니다. 하지만 절삭날에 얇은 산화막을 남깁니다.
튜브 레이저 절단을 위한 CAD 프로세스

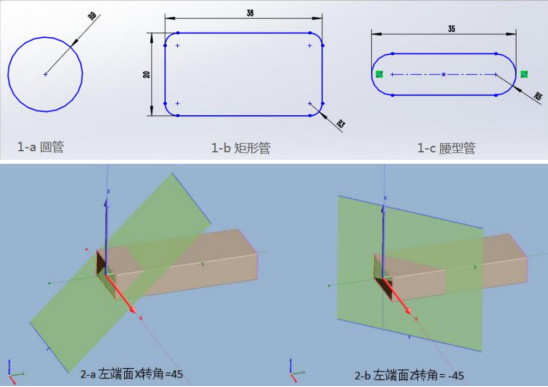

모든 정밀 레이저 커팅 부품의 기반은 잘 설계된 CAD 파일입니다. 당사 설계 엔지니어는 고급 소프트웨어를 사용하여 상세한 3D 모델을 생성하여 최종 부품의 완벽한 시각화 및 시뮬레이션을 가능하게 합니다. 이 디지털 프로토타입 제작 단계는 잠재적인 제조상의 문제점을 파악하고, 강도와 무게를 고려하여 부품 형상을 최적화하며, 조립 시 완벽한 적합성과 기능을 보장하는 데 매우 중요합니다.
CAD 파일은 단순한 도면이 아닙니다. CAM 소프트웨어가 효율적인 절삭 경로를 생성하는 데 필요한 모든 형상 데이터를 담고 있습니다. 구멍 배치, 슬롯 치수, 복잡한 엔드컷과 같은 세부 사항은 마이크로미터 단위로 측정되는 공차를 통해 정의됩니다. 최종 설계는 호환 가능한 형식(예: STEP, DXF, DWG)으로 내보내지고 레이저 가공기의 제어 시스템으로 전송되어 설계 의도와 실제 현실 사이의 간극을 메웁니다.
레이저 절단기란 무엇인가요?
레이저 절단기는 고출력 레이저 빔을 광학 시스템을 통해 전달하여 재료를 절단하는 정교한 CNC(컴퓨터 수치 제어) 도구입니다. 레이저 광원, 모션 제어 시스템, 재료 처리 시스템, 그리고 CNC 컨트롤러가 통합되어 있습니다. 다양한 소재와 형상을 가공할 수 있는 다재다능함을 갖추고 있어 기존의 기계식 절단 방식으로는 따라올 수 없는 수준의 정밀성과 속도로 가공할 수 있습니다.
레이저 절단기는 어떻게 작동하나요?
이 기계는 매우 정밀하게 실행되는 간단한 원리로 작동합니다. 일반적으로 광섬유 또는 CO₂ 공진기인 레이저 광원은 강력하고 응집성 있는 광선을 생성합니다. 이 광선은 일련의 거울이나 광섬유 케이블을 통해 레이저 헤드로 전달됩니다. 헤드 내부의 초점 렌즈는 광선 에너지를 재료 표면의 작은 점에 집중시킵니다. 이 강력한 열에너지는 재료를 즉시 녹이거나 증발시킵니다. 기계의 CNC 구동 모션 시스템은 레이저 헤드 및/또는 작업물을 프로그래밍된 경로를 따라 움직여 원하는 형상을 만들고, 보조 가스 분사는 용융된 파편을 제거합니다.
레이저 절단기의 핵심 구성 요소
- 레이저 소스(공진기): 기계의 심장부로, 레이저 빔을 생성합니다(예: 파이버 레이저, CO₂ 레이저).
- 빔 전달 시스템: 빔을 절단 헤드로 안내하는 광학 장치(거울, 렌즈 또는 광섬유 케이블).
- 커팅 헤드: 최종 초점 렌즈와 보조 가스용 노즐을 수용합니다.
- CNC 컨트롤러: 프로그램을 해석하고 기계의 움직임과 레이저 매개변수를 제어하는 컴퓨터입니다.
- 모션 시스템: 커팅 헤드 및/또는 작업물을 움직이는 고정밀 모터와 드라이브입니다.
- 재료 취급 시스템: 튜브를 고정하고 조작하는 로딩 메커니즘과 척이 포함됩니다.
- 보조 가스 시스템: 선택된 가스를 조절하여 절단 헤드로 전달합니다.
- 냉각 시스템(칠러): 레이저 소스와 광학 장치의 최적 작동 온도를 유지합니다.
결론
튜브 레이저 절단 공정을 완벽하게 숙달하는 것은 정밀성, 효율성, 그리고 품질을 중시하는 모든 제조업체에게 필수적입니다. 이는 첨단 디지털 설계, 견고한 기계 기술, 그리고 심도 있는 공정 지식의 종합체입니다. 중요한 CAD 단계부터 적절한 보조 가스 선택에 이르기까지, 모든 단계는 가장 까다로운 사양을 충족하는 최종 제품을 만드는 데 필수적입니다. Hymson은 이 기술에 대한 지속적인 투자와 개선을 통해 파트너사에게 가장 복잡한 제조 과제에 대한 신뢰할 수 있고 권위 있으며 전문적인 솔루션을 제공합니다.
자주 묻는 질문
1. 튜브 레이저로 어떤 종류의 소재와 프로파일을 절단할 수 있나요?
튜브 레이저는 스테인리스강, 탄소강(연강), 알루미늄, 황동, 구리 등 다양한 금속을 절단할 수 있습니다. 원형, 정사각형, 직사각형, 타원형 튜브 등 다양한 형상은 물론, 앵글 철판이나 C형 채널과 같은 개방형 형상도 가공할 수 있습니다.
2. 튜브 레이저 절단은 톱질이나 드릴링과 같은 기존 방법과 어떻게 비교됩니까?
튜브 레이저 절단은 상당한 이점을 제공합니다. 단일 장비로 여러 작업(절단, 드릴링, 슬로팅, 마이터링)을 한 번에 수행할 수 있어 생산 시간을 대폭 단축합니다. 탁월한 정확도와 디버링이 필요 없는 깔끔한 모서리를 제공하며, 기존 방식보다 훨씬 복잡한 형상의 가공이 가능합니다.
3. 튜브 레이저가 처리할 수 있는 일반적인 벽 두께는 얼마입니까?
최대 벽 두께는 레이저 출력과 재료 종류에 따라 달라집니다. 예를 들어, 고출력 Hymson 파이버 레이저는 일반적으로 스테인리스강을 최대 10~12mm, 연강을 최대 20~25mm까지 절단할 수 있지만, 이는 일반적인 지침입니다. 속도와 품질 모두에 적합한 최적의 두께는 일반적으로 이 성능의 중간에서 중간 범위입니다.
4. 스테인리스강 절단에 질소가스를 선호하는 이유는 무엇입니까?
질소는 불활성 가스이므로 절단 시 용융된 스테인리스강과 반응하지 않습니다. 이는 산화를 방지하여 변색 없는 깨끗하고 밝은 은색 가장자리를 만들어냅니다. 이러한 무산화물 마감은 고품질 용접이나 깨끗한 미적 외관이 필요한 용도에 매우 중요합니다.
5. 최종 제품의 품질에 있어서 초기 CAD 파일은 얼마나 중요합니까?
CAD 파일은 전체 공정의 청사진과도 같으므로 매우 중요합니다. CAD 모델의 부정확성이나 설계 결함은 최종 부품에 그대로 반영됩니다. 레이저 절단에 최적화된 잘 준비된 파일은 치수 정확도와 효율적인 재료 사용을 보장하며, 절단 오류를 방지하여 고품질 결과물의 기반을 마련합니다.
