현대 제조업에서 레이저 절단 기술은 고정밀, 고효율 가공에 필수적인 도구로 자리 잡았습니다. 하지만 다양한 레이저 절단 장비 시장에서 올바른 선택을 하는 것은 모든 이해관계자가 신중하게 고려해야 할 중요한 결정입니다. 이 글에서는 네 가지 주요 산업용 레이저 절단기 유형을 심층적으로 살펴보고, 각 유형의 작동 원리와 적용 사례를 설명하며, 귀사의 비즈니스 요구에 가장 적합한 솔루션을 선택할 수 있도록 체계적인 프레임워크를 제공합니다.
4가지 주요 레이저 커터 유형에 대한 상세 분석

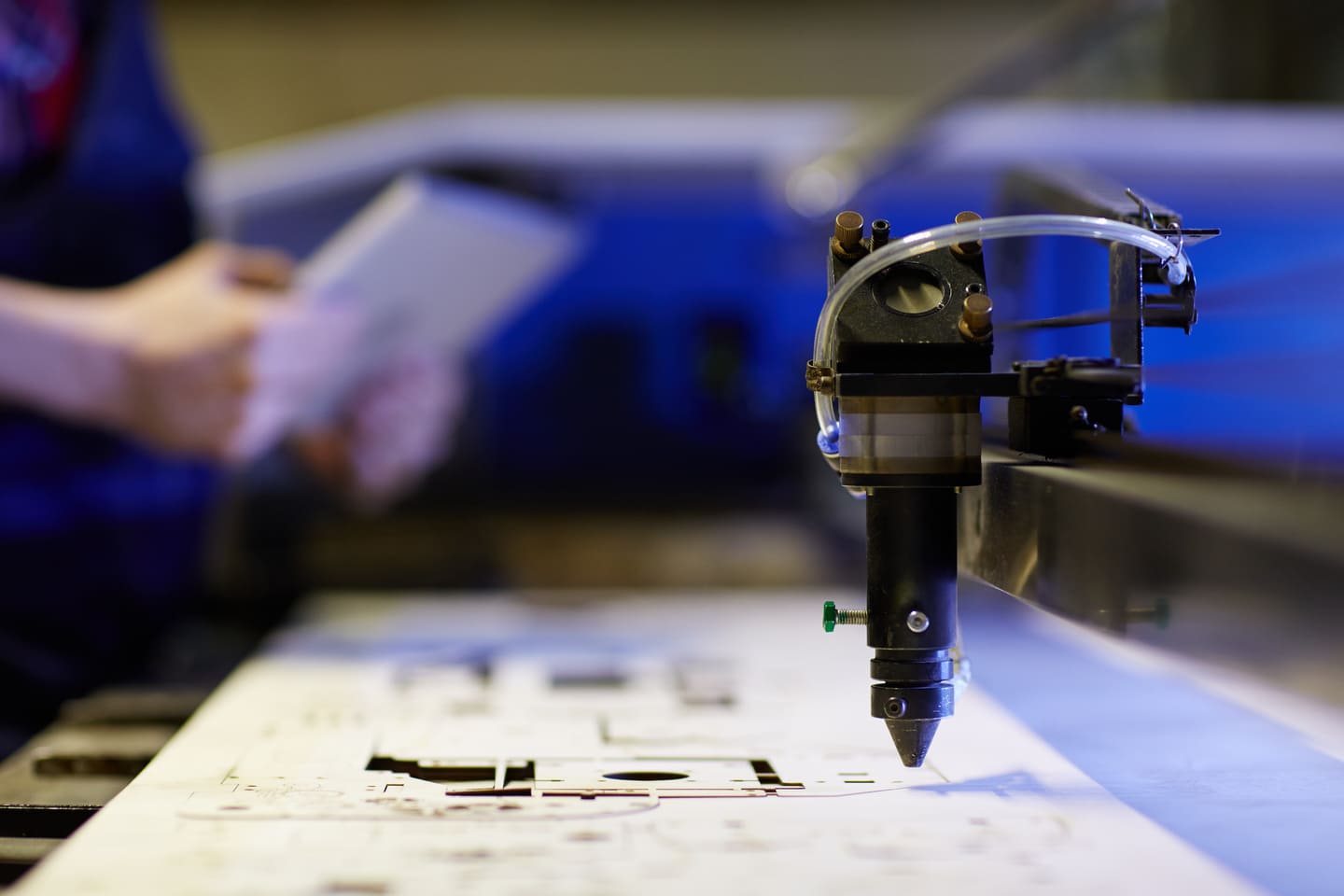

1. 파이버 레이저 커터
- 작동 원리: 파이버 레이저는 "레이저 다이오드 펌핑, 도핑 광섬유"를 기반으로 빔을 생성합니다. 광섬유의 핵심에는 이터븀(Yb)과 같은 희토류 원소로 도핑된 특수 광섬유가 있습니다. 여러 개의 고출력 반도체 레이저 다이오드에서 나오는 "펌프 광"이 이 광섬유에 결합되면, 도핑된 이온은 펌프 광의 에너지를 흡수하여 더 높은 에너지 상태로 이동합니다. 이후, 파이버 브래그 격자로 형성된 공진 공동 내에서 이러한 이온은 유도 방출을 통해 특정 파장(일반적으로 1.06μm)의 레이저를 생성하고 증폭합니다. 마지막으로, 이 고품질 레이저 빔은 유연한 전달 광섬유를 통해 절단 헤드로 유도되고, 절단 헤드에서 집속되어 가공물을 가공합니다. 이 모든 공정은 광섬유 내에서 완료되어 콤팩트하고 안정적인 구조를 형성합니다.
- 핵심 장점 및 특징: 가장 큰 장점은 다른 유형보다 훨씬 뛰어난 매우 높은 전기광학 변환 효율(종종 30% 초과)입니다. 이는 동일한 전력 수준에서 에너지 효율이 더 높다는 것을 의미합니다. 빔 품질(BPP 값)이 뛰어나 매우 작은 지점에 집중시켜 매우 높은 전력 밀도를 달성합니다. 이를 통해 좁은 절단 간격과 작은 열영향부(HAZ)를 가진 금속 재료에서 매우 빠른 절단 속도가 가능합니다. 또한, 100% 고체, 100% 섬유 구조로 복잡한 광학 미러 조정이 필요 없어 사실상 유지보수가 필요 없으며, 탁월한 작동 안정성과 수만 시간의 핵심 부품 수명을 자랑합니다.
- 주요 응용 분야: 파이버 레이저는 단연 "금속 가공의 제왕"입니다. 탄소강, 스테인리스강, 알루미늄 합금, 황동, 구리 등 거의 모든 금속판 절단 분야에서 사용되고 있습니다. 자동차 제조(차체, 부품), 판금 가공, 섀시 및 캐비닛, 주방 및 욕실 설비, 항공우주(정밀 부품), 건설 기계, 조선 등 다양한 산업 분야에 활용됩니다. 얇은 판재의 고속 절단부터 두꺼운 판재의 고출력 절단까지, 파이버 레이저는 탁월한 생산성을 제공합니다.
2. CO₂ 레이저 커터(이산화탄소 레이저 커터)
- 작동 원리: CO₂ 레이저는 가스 레이저의 한 종류입니다. 이득 매질은 이산화탄소(CO₂), 질소(N₂), 헬륨(He)의 특정 비율로 혼합된 가스입니다. 밀폐된 방전관 내부에 고전압 전기장을 인가하면 질소 분자가 진동 에너지 준위로 여기됩니다. 이 여기된 질소 분자는 CO₂ 분자와 충돌하여 에너지를 전달하고 CO₂ 분자를 더 높은 에너지 상태로 전환시킵니다. 이러한 고에너지 CO₂ 분자는 광 공진기 내에서 더 낮은 에너지 준위로 다시 전이하면서 파장 10.6μm의 원적외선 레이저 광을 방출합니다. 헬륨의 역할은 CO₂ 분자가 낮은 에너지 상태에서 빠르게 냉각되도록 돕고, 연속 레이저 출력에 필요한 밀도 반전을 유지하는 것입니다.
- 핵심 장점 및 특징: CO₂ 레이저의 가장 큰 장점은 파장에 있습니다. 10.6μm 레이저는 목재, 아크릴, 가죽, 직물, 종이, 플라스틱, 석재 등 대부분의 비금속 유기 재료에 완벽하게 흡수됩니다. 따라서 이러한 재료에 대해 매끄러운 모서리와 거의 버(burr)가 없는 탁월한 절단 품질을 제공합니다. 아크릴과 같은 투명한 재료의 경우, 화염 연마 처리된 수정처럼 맑은 모서리를 얻을 수 있습니다. 얇은 금속도 절단할 수 있지만, 금속이 파이버 레이저보다 파장을 훨씬 덜 효과적으로 흡수하고 보조 가스가 필요하기 때문에 효율이 낮습니다. 또한 운영 비용이 상대적으로 높아 광학 장치의 정기적인 유지 보수와 작동 가스 보충이 필요합니다.
- 주요 용도: CO₂ 레이저는 "비금속 가공용 멀티 툴"입니다. 광고 산업(아크릴 문자, 간판), 예술 및 공예(목조 모형, 대나무 조각), 의류 및 직물(직물 재단, 가죽 천공), 포장 및 인쇄(판지 프로토타입 제작, 카드 제작), 건축 장식 등 다양한 분야에서 널리 사용됩니다. 비금속 소재를 주로 다루는 기업에게 CO₂ 레이저는 여전히 대체 불가능한 선택입니다.

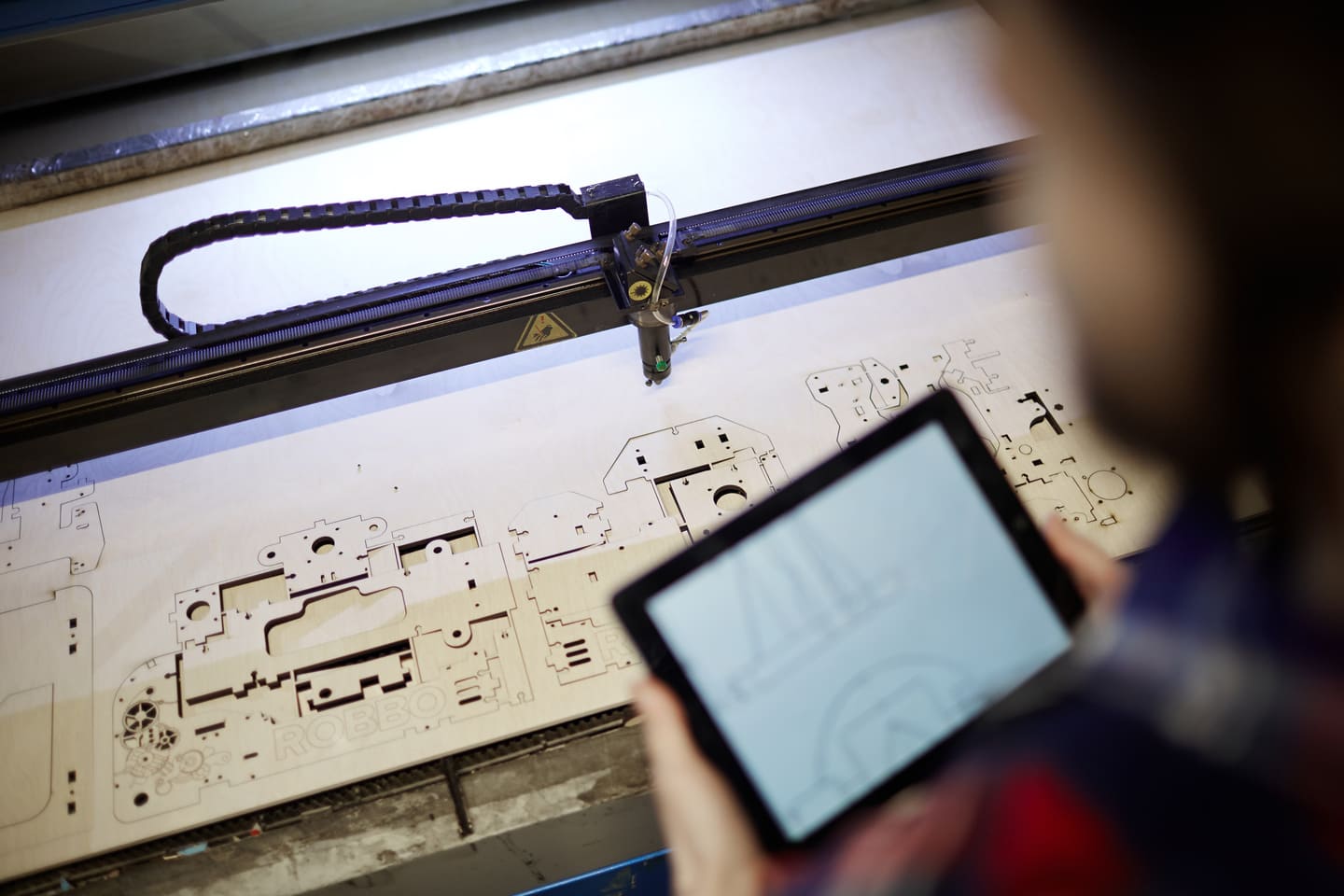

3. Nd:YAG / Nd:YVO 레이저 커터(크리스탈 레이저)
- 작동 원리: 이 레이저는 이득 매질이 인공 결정 막대, 일반적으로 "네오디뮴 도핑 이트륨 알루미늄 가넷"(Nd:YAG) 또는 "네오디뮴 도핑 이트륨 오르토바나데이트"(Nd:YVO)인 고체 레이저입니다. 펌프 광원(원래는 크립톤 램프, 현재는 레이저 다이오드로 더 많이 사용됨)에서 나오는 빛이 결정 막대를 비추면 막대 내부의 네오디뮴(Nd) 이온이 에너지를 흡수하여 여기됩니다. 광 공진기 내에서 이러한 이온은 유도 방출을 생성하여 파이버 레이저와 유사한 파장 1.064μm의 레이저를 출력합니다. 이러한 레이저는 일반적으로 펄스 모드로 작동하여 매우 짧은 시간에 매우 높은 피크 전력을 제공할 수 있습니다.
- 핵심 장점 및 특징: 이 레이저의 핵심 장점은 매우 높은 피크 파워와 매우 짧은 펄스 폭입니다. 덕분에 열 영향부(HAZ)를 최소화하여 정밀 마킹, 조각, 스크라이빙, 드릴링, 그리고 매우 높은 정확도의 얇은 소재 미세 절단에 탁월합니다. 파이버 레이저에 비해 평균 출력은 낮을 수 있지만, 순간적인 에너지 버스트는 "냉간 가공" 효과가 필요한 분야에 이상적입니다. 다이오드 펌핑 Nd:YVO 레이저는 기존의 램프 펌핑 Nd:YAG 레이저보다 효율이 높고 수명이 깁니다.
- 주요 응용 분야: Nd:YAG/YVO 레이저는 "미세 정밀 가공 전문"입니다. 전자 산업(웨이퍼 스크라이빙, PCB 마킹), 의료 기기(스텐트 절단, 기기 코딩), 보석(정밀 조각, 드릴링), 정밀 금형 수리 및 마킹 등 엄격한 정밀도와 열 손상 최소화가 요구되는 분야에서 주로 사용됩니다. 대형 시트의 빠른 절단에는 적합하지 않지만, 고부가가치의 섬세한 가공 작업에 탁월합니다.
4. 직접 다이오드 레이저(DDL) 커터
- 작동 원리: 직접 다이오드 레이저(DDL)는 원리상 가장 간단하고 효율적인 레이저 유형입니다. 막대 형태로 집적된 수많은 반도체 레이저 다이오드 칩으로 구성되며, 이 칩들은 배열 형태로 적층됩니다. 전기가 공급되면 이 다이오드들이 전기 에너지를 빛 에너지로 직접 변환하여 레이저를 방출합니다. 이렇게 생성된 수많은 개별 레이저 빔들은 특수 광학 장치(빔 성형 및 편광 결합 기술 등)를 통해 하나로 합쳐지고 고출력의 사용 가능한 출력 빔으로 결합됩니다. 이 과정은 광섬유나 결정과 같은 중간 이득 매질을 거치지 않으므로 가장 직접적인 경로입니다.
- 핵심 장점 및 특징: 가장 두드러진 장점은 50% 이상의 탁월한 전기-광학 변환 효율로, 현재 시판되는 레이저 기술 중 에너지 효율이 가장 높습니다. 동시에 구조가 매우 작고 견고하며 신뢰성이 높습니다. 기존에는 파이버 레이저에 비해 빔 품질이 낮아 초점이 더 크고 출력 밀도가 낮다는 것이 주요 과제였습니다. 그러나 급속한 기술 발전으로 최신 DDL의 빔 품질이 크게 향상되어 절단 분야에서의 잠재력이 크게 높아졌습니다.
- 주요 응용 분야: 전통적으로 DDL은 빔 형상과 에너지 분포 특성으로 인해 레이저 용접, 클래딩, 표면 열처리(경화)에 주로 사용되어 왔으며, 이러한 분야에서 탁월한 성능을 발휘합니다. 최근 몇 년 동안 빔 품질이 향상되면서 고출력 DDL이 금속 절단 시장에 진출하기 시작했으며, 특히 중후판 절단에서 비용 및 효율성 측면에서 이점을 보여주고 있습니다. DDL은 향후 더 많은 분야에서 파이버 레이저와 경쟁할 수 있는 매우 유망한 신기술로 여겨집니다.
올바른 레이저 커터를 선택하는 방법
올바른 장비를 선택하는 것은 여러 가지 주요 관점에서 평가가 필요한 체계적인 과정입니다.
1. 핵심 처리 소재 식별:
이것이 가장 중요한 의사결정 요소입니다.
- 주로 금속을 가공하는 경우, 의심의 여지 없이 파이버 레이저가 최고의 선택입니다.
- 주로 비금속인 경우: CO₂ 레이저가 유일하게 올바른 선택입니다.
- 혼합 금속 및 비금속: 사업 비율을 평가하십시오. 비금속이 주를 이루는 경우, 얇은 금속도 처리할 수 있는 CO₂ 레이저로 충분할 수 있습니다. 두 가지 모두 중요하고 예산이 허락한다면, 전용 장비 두 대(예: CO₂ 레이저와 저출력 파이버 레이저)에 투자하는 것이 가장 효율적인 솔루션입니다.
2. 가공 두께 및 전력 요구 사항 평가:
재료의 두께는 필요한 레이저 출력을 직접적으로 결정합니다. 출력이 높을수록 더 두꺼운 재료를 절단하거나 동일한 두께에서 더 빠른 속도로 절단할 수 있습니다. 공급업체에 자세한 "절단 성능 차트"를 요청하여 선택한 출력 수준이 사업 두께 범위의 80% 이상을 효율적으로 처리할 수 있는지 확인하십시오.
3. 정밀도 및 품질 표준 정의:
일반 판금 가공에는 파이버 레이저와 CO₂ 레이저의 정밀도가 충분합니다. 하지만 의료용 스텐트나 전자 칩처럼 미크론 단위의 미세 가공이 필요한 경우에는 Nd:YAG/YVO 레이저 에 집중해야 합니다.
4. 총 소유 비용(TCO) 계산:
초기 구매 가격(자본 지출, CAPEX)에만 집중하지 말고, 장기 운영 비용(운영 지출, OPEX)을 계산하는 것이 중요합니다.
- 파이버/DDL 레이저: 초기 투자 비용은 높을 수 있지만 전기, 소모품(사실상 없음), 유지 관리 비용이 매우 낮아 TCO 측면에서 확실한 이점이 있습니다.
- CO₂ 레이저: 초기 투자 비용은 낮을 수 있지만 가스, 전기(효율성 낮음), 광학 유지관리에 대한 지속적인 비용이 필요합니다.
결론
"모든 분야에 적용되는" 레이저 커터는 없습니다. 파이버 레이저는 고속 금속 가공의 선두주자이고, CO₂ 레이저는 비금속 가공의 대체 불가능한 전문가이며, 크리스털 레이저는 고정밀 미세 가공에 중점을 두고, 다이렉트 다이오드 레이저는 고효율의 유망한 신기술입니다.
가장 현명한 투자 결정은 현재와 미래의 비즈니스 니즈에 대한 심층적인 이해에서 비롯됩니다. 핵심 소재, 두께 요건, 정밀 기준 및 예산을 체계적으로 분석함으로써, 귀사의 니즈에 가장 큰 가치를 창출하는 기술을 정확하게 결합하여 시장에서 지속적인 경쟁 우위를 확보할 수 있습니다.
자주 묻는 질문
1. 레이저 출력이 높을수록 항상 더 좋은가요?
꼭 그렇지는 않습니다. 출력이 높을수록 구매 가격이 높아지고 작동 중 전력 소비량도 증가합니다. 사업의 대부분이 얇은 판재 절단이라면, 출력이 높은 기계를 구매하는 것은 자본 낭비입니다. 현명한 방법은 주요 사업 범위를 포괄하면서도 향후 성장 가능성을 고려한 출력 수준을 선택하는 것입니다.
2. "총소유비용"(TCO)이란 무엇이며, 초기 가격보다 왜 더 중요한가요?
TCO = 초기 구매 가격 + 수명 운영 비용(전기, 가스, 소모품, 유지보수, 인건비) - 기계의 잔존 가치. 구매 비용은 저렴하지만 운영 비용이 높은 기계는 초기 비용이 더 높았지만 운영 비용이 매우 낮은 기계보다 수년 동안 훨씬 더 많은 비용이 소요될 수 있습니다. 산업 생산 장비의 경우 TCO는 경제적 타당성을 측정하는 진정한 척도입니다.
3. 산업용 레이저 커터의 안전성은 어떻게 보장됩니까?
모든 합법적인 산업용 레이저 커터는 국제 안전 기준을 준수해야 합니다. 일반적으로 레이저 방사선과 가공 가스를 차단하기 위해 완전히 밀폐된 보호 케이스로 제작됩니다. 또한, 기계에는 안전 인터록(문이 열리면 빔을 차단), 비상 정지 버튼, 그리고 인증된 레이저 안전 점검창이 장착되어 있습니다. 작업자는 전문 교육을 받고 특정 레이저 파장에 적합한 특수 보안경을 착용해야 합니다.
