CNC 레이저 절단에 대한 확실한 가이드: 기술, 프로세스 및 응용 프로그램

점점 더 디지털화되는 세상에서 CNC 레이저 절단은 제조, 엔지니어링, 설계 등 다양한 분야에서 핵심 기술로 자리 잡았습니다. 이 가이드는 CNC 레이저 절단, 그 기술, 공정 및 응용 분야에 대한 심층적인 이해를 제공합니다. 이러한 포괄적인 이해는 기업에 새로운 기회를 열어줄 수 있습니다.

CNC 레이저 절단이란?

CNC(컴퓨터 수치 제어) 레이저 절단은 고출력 레이저 빔을 집중시켜 재료를 절단, 에칭 또는 조각하는 고정밀 절삭 가공 공정입니다. 컴퓨터 생성 프로그램에 따라 레이저 광학 장치 및/또는 가공물이 미리 정해진 경로를 따라 이동합니다. 레이저의 강력한 열 에너지는 매우 국부적인 영역에서 재료를 기화시키거나 용융시켜 매우 정확하고 깨끗한 절단을 생성합니다. 이 기술은 항공우주, 자동차, 의료기기 제조, 전자 제품 등 정밀성과 반복성이 매우 중요한 산업에 필수적입니다.

CNC 레이저 절단은 어떻게 작동하나요?

CNC 레이저 절단 공정은 디지털 설계를 실제 부품으로 변환하는 체계적인 워크플로입니다. 디지털 컨셉으로 시작하여 품질 검사를 거친 완성품으로 마무리됩니다.

• 디지털 설계(CAD): 이 과정은 컴퓨터 지원 설계(CAD) 소프트웨어를 사용하여 2D 벡터 파일 또는 3D 모델을 생성하는 것으로 시작됩니다. 이 디지털 설계도는 최종 부품의 정확한 형상과 치수를 정의합니다.
• CAM 프로그래밍: CAD 파일은 컴퓨터 지원 제조(CAM) 소프트웨어로 처리됩니다. CAM 프로그램은 설계를 기계가 읽을 수 있는 명령인 G 코드로 변환합니다. 이 코드는 레이저 헤드의 경로, 절삭 속도, 출력 및 기타 주요 매개변수를 결정합니다. 이 단계에는 종종 "네스팅"이 포함됩니다. "네스팅"은 수율을 극대화하고 낭비를 최소화하기 위해 단일 소재에 여러 부품을 전략적으로 배열하는 작업입니다.
• 기계 설정: 작업자는 CNC 레이저 절단기를 준비합니다. 이 과정에서는 선택한 소재(예: 스테인리스 강판)를 절단 베드에 올려놓고 안전하게 고정합니다. 그런 다음, 작업자는 적절한 프로그램을 선택하고 레이저 초점 거리, 보조 가스의 종류 및 압력 등 기계 설정을 구성합니다.

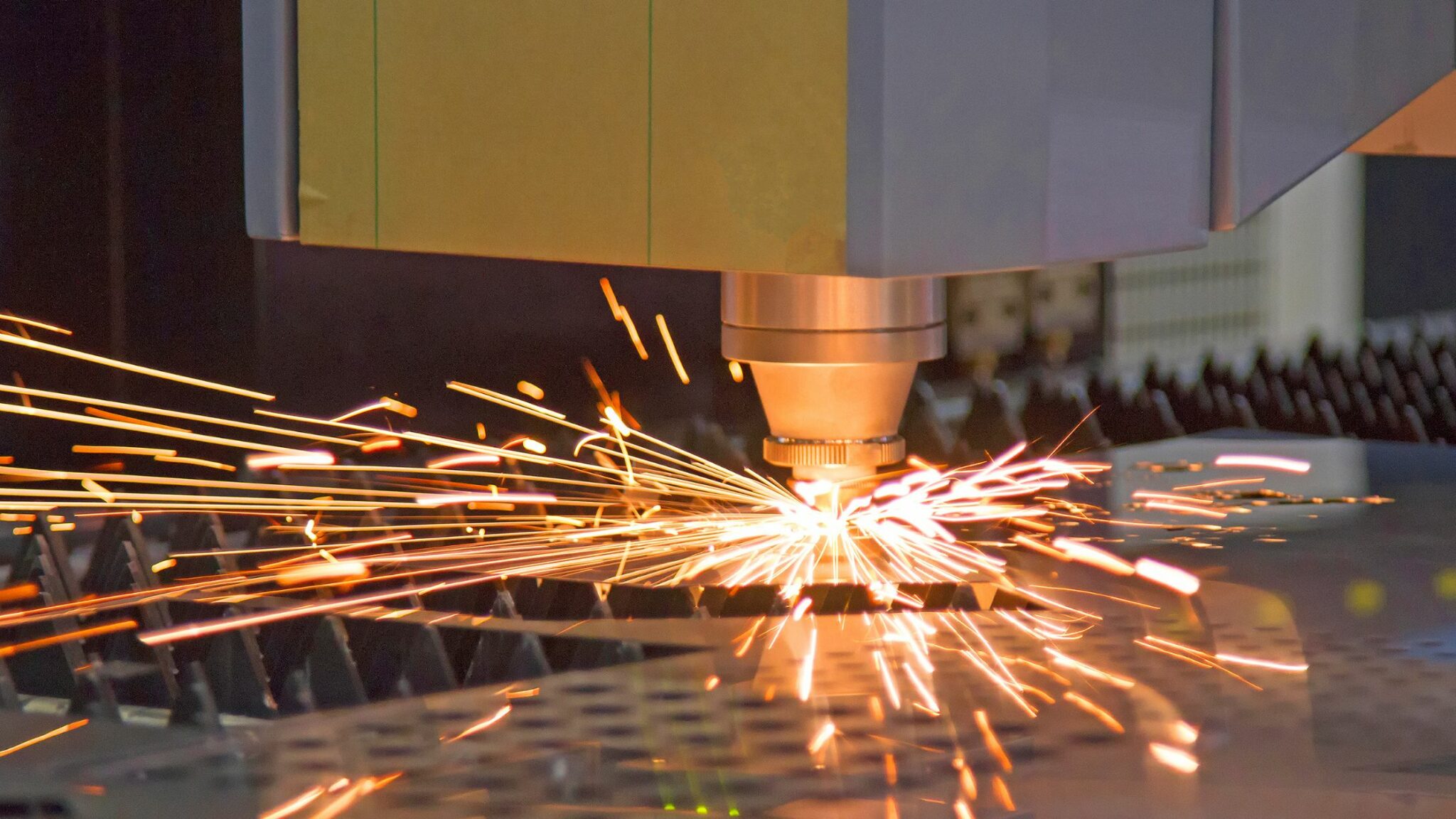

• 실행: 절단 공정이 시작됩니다. CNC 컨트롤러가 G 코드를 실행하여 레이저 헤드가 프로그래밍된 경로를 따라 이동하도록 지시합니다. 집중된 레이저 빔이 재료를 용융 또는 기화시키는 동시에, 보조 가스(질소 또는 산소 등)의 동축 흐름이 용융된 재료를 절단 채널(커프)에서 배출하여 깨끗하게 분리합니다.
• 부품 제거 및 품질 관리: 절단 공정이 완료되면 완성된 부품은 원재료 시트에서 분리됩니다. 이후 품질 검사를 통해 치수와 특성이 원래 설계 사양과 요구 공차 내에서 일치하는지 확인합니다. 필요한 경우 디버링, 연마, 코팅 등의 후처리 단계가 추가로 수행될 수 있습니다.

CNC 레이저 절단에 사용되는 주요 용어는 무엇입니까?

• CNC(컴퓨터 수치 제어): 프로그래밍된 컴퓨터 명령(G 코드)을 사용하여 공작 기계의 움직임과 작동을 제어하는 자동화 시스템입니다.
• CAD/CAM: 기초 소프트웨어 듀오. CAD는 부품 설계에 사용되고 CAM은 툴패스와 기계 코드 생성에 사용됩니다.
• 커프(Kerf): 절단 과정에서 레이저 빔에 의해 제거되는 재료의 폭입니다. 설계자는 최종 부품의 치수 정확도를 보장하기 위해 커프를 고려해야 합니다.
• 보조 가스: 녹은 물질을 제거하고, 렌즈를 보호하고, 어떤 경우에는(일반 강철에 산소를 사용하는 경우처럼) 발열 반응을 통해 절단 과정을 돕기 위해 절단면으로 분사되는 가스(예: 질소, 산소, 공기)입니다.
• 열영향부(HAZ): 레이저 열에 의해 특성이 변화된 절단면 인접 소재의 미세 영역입니다. 일반적으로 HAZ가 작을수록 열 변형이 적다는 것을 의미하므로 바람직합니다.
• 초점 거리: 초점 렌즈에서 레이저 빔이 가장 집중되는 지점(초점)까지의 거리입니다. 최적의 절단 품질과 속도를 얻으려면 초점 위치를 정확하게 설정하는 것이 중요합니다.
• 중첩: 원자재 시트에 절단된 프로파일을 배열하여 낭비를 최소화하는 방식으로 재료 비용을 절감하는 공정입니다.

CNC 레이저 절단기에는 어떤 종류가 있나요?

CNC 레이저 커터는 주로 레이저 소스에 따라 구분되며, 이에 따라 이상적인 적용 분야가 결정됩니다.

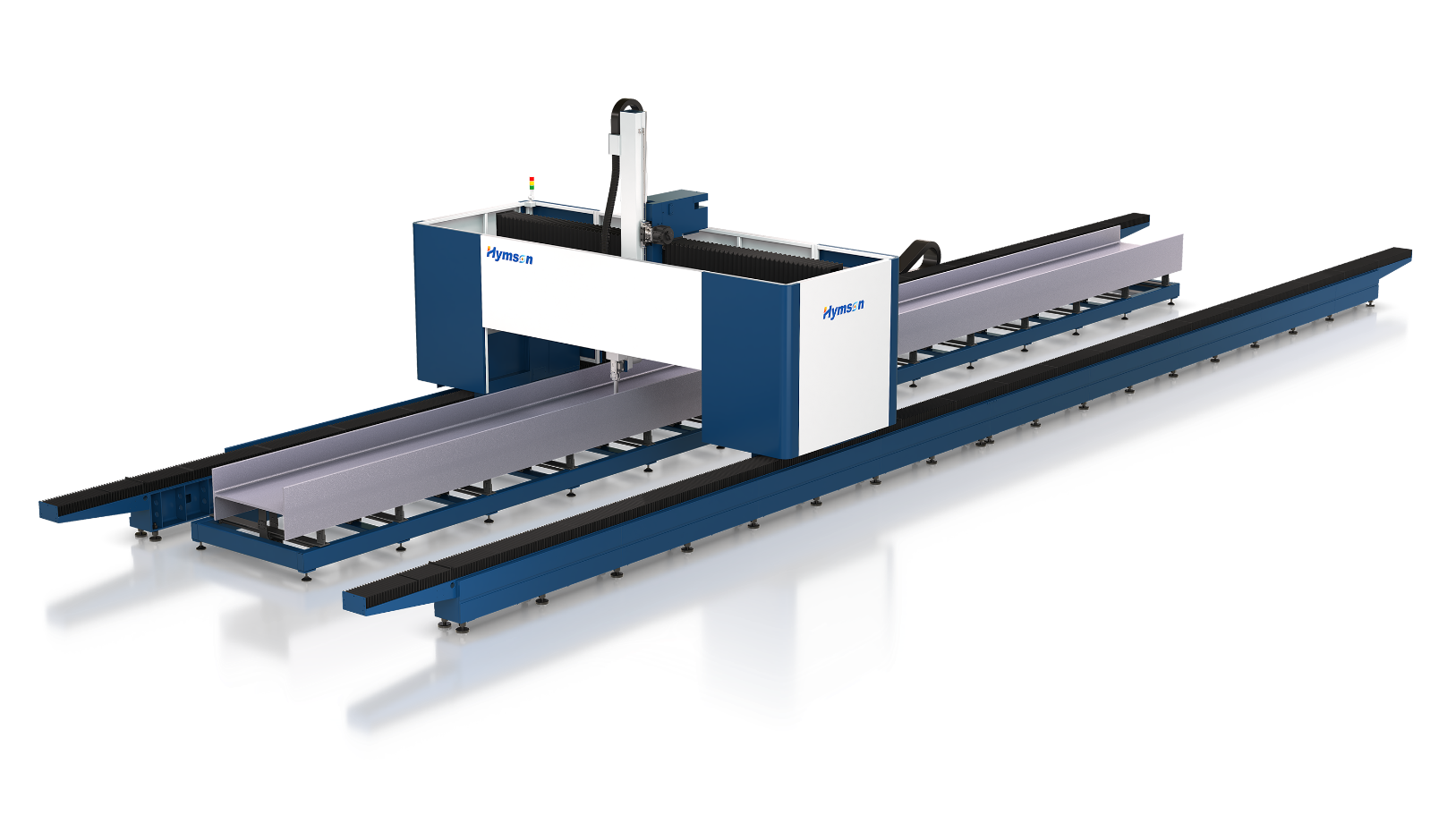

• 파이버 레이저 커터: 광섬유 내에서 빔이 생성되는 고체 레이저 광원을 사용합니다. 파이버 레이저는 높은 에너지 효율, 최소한의 유지 보수, 그리고 탁월한 빔 품질로 유명합니다. 알루미늄, 황동, 구리와 같은 고반사 재료를 포함한 금속 가공의 산업 표준입니다. Hymson 과 같은 첨단 시스템은 두꺼운 금속을 놀라운 속도로 절단할 수 있는 고출력 출력을 제공합니다.
• CO₂ 레이저 커터: 이 기계는 전기로 자극된 가스 혼합물(주로 이산화탄소)을 사용하여 레이저 빔을 생성합니다. CO₂ 레이저는 파장이 길어 아크릴, 목재, 가죽, 직물과 같은 비금속 재료를 절단하는 데 매우 효과적입니다. 얇은 금속도 절단할 수 있지만, 파이버 레이저보다 효율이 떨어집니다.
• Nd:YAG(네오디뮴 도핑 이트륨 알루미늄 가넷) 레이저: 결정 기반 고체 레이저의 한 종류입니다. 오늘날 일반 절단에는 널리 사용되지 않지만, 매우 높은 피크 출력을 낼 수 있어 두꺼운 재료 절단, 용접, 금속 및 세라믹의 고대비 조각에 적합합니다.

기계는 동작 축(예: 2D 절단의 경우 3축, 복잡한 3D 부품의 경우 5축)에 따라 분류되기도 하는데, 이는 해당 기계가 생산할 수 있는 부품의 기하학적 복잡성을 결정합니다.

CNC 레이저 절단의 일반적인 응용 분야는 무엇입니까?

CNC 레이저 절단의 정밀성과 다재다능함은 이를 다양한 분야에서 필수적인 기술로 만들었습니다.

• 자동차: 섀시 구성품, 차체 패널 및 복잡한 내부 요소 제조.
• 항공우주: 동체 구성품, 터빈 엔진 부품, 허용 오차가 엄격한 브래킷을 위한 고강도, 내열 합금을 절단합니다.
• 전자: 실리콘 웨이퍼에 그림을 새기고, 회로 기판에 스텐실을 절단하고, 가전제품에 필요한 정밀 부품을 생산합니다.
• 의료: 의료용 금속과 폴리머를 사용하여 수술 도구, 스텐트, 맞춤형 정형외과 임플란트를 제작합니다.
• 건축 및 구조: 장식용 금속 패널, 맞춤형 간판, 구조용 강철 구성품을 만듭니다.

CNC 레이저 절단을 사용하면 어떤 이점이 있나요?

• 탁월한 정밀성과 복잡성: 허용 오차를 ±0.1mm로 엄격하게 구현하여 기존 방식으로는 불가능했던 매우 복잡한 디자인을 제작할 수 있습니다.
• 뛰어난 모서리 품질: 비접촉 공정으로 재료에 가해지는 기계적 응력을 제거하여 매끄럽고 거친 부분이 없는 모서리를 만들어내며, 2차 마감 처리가 필요 없는 경우가 많습니다.
• 높은 재료 효율성: 매우 좁은 톱니 모양으로 부품을 단단히 중첩할 수 있어 재료 활용도를 극대화하고 폐기물을 줄일 수 있습니다.
• 최소 열영향부(HAZ): 집중된 에너지로 인해 매우 작은 HAZ가 생성되어 열 변형이 최소화되고 얇은 시트에 중요한 재료의 구조적 무결성이 보존됩니다.
• 다재다능함: 소프트웨어에서 절단 매개변수를 조정하는 것만으로 단일 기계로 다양한 소재와 두께를 처리할 수 있습니다.
• 높은 속도와 생산성: Hymson 이 제공하는 것과 같은 최신 파이버 레이저 시스템은 매우 높은 절단 속도를 달성하여 사이클 시간을 크게 줄이고 전반적인 생산성을 높입니다.

CNC 레이저 절단기를 사용하여 어떤 종류의 재료를 절단할 수 있습니까?

• 금속: 탄소강, 스테인리스강, 알루미늄, 황동, 구리, 티타늄 (파이버 레이저는 금속 가공에 최적입니다).
• 플라스틱: 아크릴(PMMA), POM(델린), PETG (주의: PVC 절단 시 유독한 염소 가스가 발생하므로 절대 사용하지 마십시오).
• 유기재료: 목재(합판, MDF), 가죽, 종이, 판지, 코르크.
• 직물: 면, 펠트, 폴리에스터, 실크.
• 폼: 폴리에틸렌, 폴리우레탄, 폴리스티렌.
• 복합재: 탄소 섬유와 같은 특정 복합재는 절단이 가능하지만, 전문적인 환기와 매개변수 제어가 필요합니다.

결론

CNC 레이저 절단은 속도, 정밀성, 그리고 다재다능함의 탁월한 조합을 제공하며 현대 제조의 초석으로 확고히 자리매김했습니다. 초기 설계부터 최종 제품까지, 이 기술은 제조업체가 뛰어난 품질과 효율성을 갖춘 복잡한 부품을 생산할 수 있도록 지원합니다. 기술이 지속적으로 발전함에 따라, Hymson 과 같은 선도적인 공급업체는 더욱 강력하고 지능적이며 자동화된 파이버 레이저 솔루션 으로 한계를 뛰어넘고 있으며, 이를 통해 산업계는 미래를 위한 생산 공정을 혁신하고 최적화할 수 있습니다.
